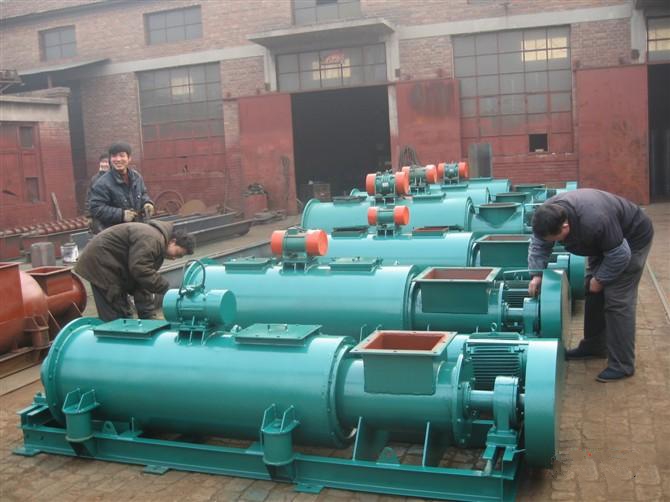

單軸粉塵加濕攪拌機
- 單軸加濕機工作原理： 單軸加濕機主要用于各類灰?guī)旄苫疫M(jìn)行噴水加濕攪拌及輸送粉狀，以達到環保外運的要求。廣泛應用于化工、礦山、電廠、鋼廠等含固體顆粒物料的加濕、攪拌和...
- 咨詢熱線：15075735255
|
|
一、設備簡介：
單軸加濕機主要用于各類灰?guī)旄苫疫M(jìn)行噴水加濕攪拌及輸送粉狀，以達到環保外運的要求。廣泛應用于電廠、化工、礦山、鋼廠等含固體顆粒物料的加濕、攪拌和輸送。
二、產品特點：
進料筒位于給 料斗的下部，進料筒與攪拌筒同軸心且相互連通，主軸位于攪拌筒及進料筒內，主電機帶動主軸轉動，單軸粉塵加濕機是在進料筒內的主軸上且圍繞主軸固定有螺旋 推料片，在攪拌筒內的主軸上均勻固定設置有攪拌棒，攪拌筒上均勻設置一排進水口，進水口與進水管相連，攪拌筒的上端還固定了一個震動電機，避免了加濕攪拌 不均勻、不易發生粉煤灰粘結、運行安全可靠等特點。
本機具有以下優點：
軸封采用多槽迷宮與填料組合密封，密封可靠，且對軸的磨損輕。
殼體內襯采用鐵基耐磨合金制造，使用壽命高，避免磨損后間隙過大而引起的物料自流。
出力大（每小時可攪拌加濕200t）,加濕均勻，工作可靠。
特制的霧化噴嘴及水量可調的給水系統，可保證物料加濕均勻。
本機布置靈活，有鏈傳動和直聯兩種形式，傳動機構采用擺線式減速機。
攪拌棒采用鐵基耐磨合金或復合陶瓷制造，使用壽命長。
增加振動系統，使之克服了其處理粘性粉塵易形成筒壁粘結的問題，提高了加濕機的適應性，擴大了加濕機的應用范圍。且殼體與底座采用彈性聯接，所以振動對整機無影響.
 |  |
三、工作原理：
單軸加濕機主要用于各類灰?guī)旄苫疫M(jìn)行噴水加濕攪拌及輸送粉狀，以達到環保外運的要求。廣泛應用于化工、礦山、電廠、鋼廠等含固體顆粒物料的加濕、攪拌和輸送。
單軸加濕機由均勻供料、葉片輸料、混合擊打加濕，振動系統等四部分組成，并配以專用電控和供水系統。該設備整體固定在底座上，筒體由四組彈性元件支撐，通過激振裝置，施以震動，使整機在運轉過程中，筒體作高頻振動，使筒壁與攪拌軸之間始終保持一定的間隙，使整機運轉阻力大幅度減小，徹底杜絕了悶機，堵轉現象，減小停機清理時間，提高了工作效率。供水由閥門組進行控制。為穩定本系統供水及清潔水質，管路中設置了過濾器，并由主控柜對加濕機各部分進行聯鎖控制，以達到控制供水恒濕運行的目的。
單軸加濕機具有處理量大、結構緊湊、技術先進、穩定可靠、維修簡單等特點。
單軸加濕機的特點：
1.軸封采用多槽迷宮與填料組合密封，密封可靠，且對軸的磨損輕。
2.出力大（每小時可攪拌加濕200t）,加濕均勻，工作可靠。
3.特制的霧化噴嘴及水量可調的給水系統，可保證物料加濕均勻。
4.攪拌棒采用鐵基耐磨合金或復合陶瓷制造，使用壽命長。
5.殼體內襯采用鐵基耐磨合金制造，使用壽命高，避免磨損后間隙過大而引起的物料自流。
6.本機布置靈活，有鏈傳動和直聯兩種形式，傳動機構采用擺線式減速機。
7．增加振動系統，使之克服了其處理粘性粉塵易形成筒壁粘結的問題，提高了加濕機的適應性，擴大了加濕機的應用范圍。且殼體與底座采用彈性聯接，使振打?qū)φ麢C(jī)無影響.
三、技術參數：
| DSZ-50 | DSZ-60 | DSZ-80 | DSZ-100 | DSZ-120 |
生產能力（T/h） | 15 | 30 | 60 | 100 | 160 |
加濕方式 | 單軸式攪拌 | ||||
電機功率 | 7.5 | 11 | 18.5 | 37 | 45 |
平均加水量（m3/h） | 2.2～3.7 | 4.5～7.5 | 9～15 | 12～20 | 24～40 |
加濕后平均含水率（%） | 15～25 | ||||
水壓范圍Mpa | 0.2～0.6 | ||||
適用溫度（℃） | ≤300 | ||||
水管接口尺寸 | Dg25 | Dg32 | Dg40 | Dg40 | Dg50 |
振動電機功率 | 0.5 | 0.75 | 1.1 | 2.2 | 2.2 |
四、使用要求：
1. 啟動前必須認真檢查所有零件是否齊全，緊固件是否擰緊，密封部位是否嚴密。
2. 減速機內注入30號或40號機械油，用戶也可根據當?shù)厍闆r選用合適的潤滑油，方可投入正常運行。
3. 本機應在啟動運轉正常后，方可進行給料、供水、停機時應先停止給料，待機內物料卸空后再停機。
運轉時如發現電機負荷突然增大或減小，機械系統有異常現象時，必須立即停機檢查，排除故障。待故障排除后繼續投入生產。
